1. QT4-15B automática del bloque que forma la máquina Parámetros técnicos principales:
|
Máquina De Formación De Datos Teóricos |
|
Dimensión De La Máquina Anfitrión |
2.44x2x2.6 M |
Estilo Mezclador |
JS500 / JD500 |
|
Estilo Principal Vibrador |
Menor Vibración Del Molde |
Número De Vibrador Hidráulico |
0 |
|
Estilo De Control |
SOCIEDAD ANÓNIMA |
Estilo Formando |
Hidráulico |
|
Número De Motor Vibrador |
4 |
Cilindros Hidraulicos |
1 |
|
Capacidad De La Tolva De Hormigón |
0.6 M3 |
Estilo De Alimentación |
Revole 360 Grados |
|
Área De Moldeo |
800x400 Mm |
Altura Formando |
40-250mm |
|
Período De Moldeo |
15-20 S |
Fuerza De Vibración |
42 KN |
|
Bloques Que Forman Por 400x200x200mm Molde |
4 |
El Tamaño De La Paleta |
1010x550 Mm |
|
Peso De La Máquina Host |
15T |
|
|
|
Agua Y Voltaje |
|
El Consumo De Agua Genetal |
5.5T |
Voltaje |
380 V |
|
Poder |
27 Kw |
. |
. |
|
Simple Línea Uesd Área
|
|
A.Production Zona De Exclusión De Zona De Mezcla De Concreto |
M2 |
400 |
|
B. Área De La Zona De Mezcla De Hormigón |
M2 |
100 |
|
Almacén De Productos C.Finished |
M2 |
600 |
|
Almacenamiento De Material E.Raw |
M2 |
500 |
|
F.Office |
M2 |
100 |
|
Área G.Total |
M2 |
1700 |
|
Disposición De Los Trabajadores Pratical |
|
De Control / Operación |
1 |
Cargadora De Ruedas |
1 |
|
Forlift |
2 |
Repaire / Mantener |
1 |
|
Suma |
5 |
|
|
2. bloque QT4-15B automática capacidad de la máquina de formación de Producción:
|
Tamaño (LxWxH) |
PC / Moldes |
PC / Hr |
PC / 8 Hr |
M3 / Año |
|
400X100X200 |
8 |
1200-1920 |
9600-15360 |
27648 A 36864 |
|
400X150X200 |
6 |
900-1440 |
7200 A 11.520 |
31.104 A 41.472 |
|
400X200X200 |
4 |
600-960 |
4800-7680 |
27648 A 36864 |
|
400X250X200 |
3 |
450-720 |
3600-5760 |
25.920-34.560 |
|
200X100X60 |
Dieciséis |
1920 |
15360 |
- |
|
200X163X60 |
8 |
1200 |
9600 |
- |
|
Puede Hacer Toda Clase De Bloque Hueco Y Sólido Y Pavimentadora |

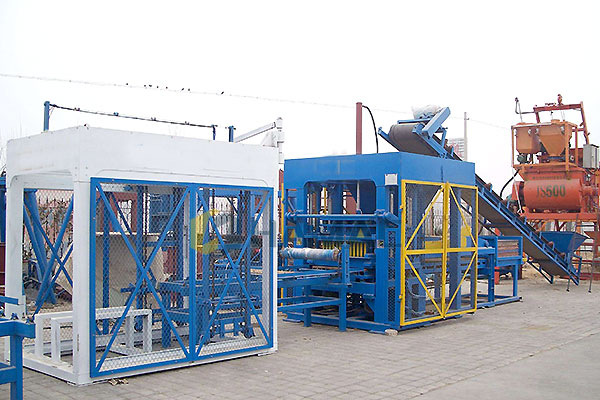

3. ¿Cómo automática Bloque que hace el trabajo de la máquina?
1. Tornillo de transporte (accesorio opcional): contenedores de carga del instrumento para el transporte de cenizas volantes procedentes de los silos (accesorio opcional) o tolva de cemento (accesorio opcional) a la Planta mezcladora.
2. Planta mezcladora: Se compone de tres contenedores de carga y una bandeja de pesaje. También contiene transportadores blet para transportar materiales de contenedores de carga a un peso de bin. Dosificación y pesaje se realiza mediante el control del PLC. Podemos cargar tres tipos diferentes de material en el contenedor de carga.
3. transportador de cinta: Cuando la planta de procesamiento por lotes está pesaje viajes bin de acuerdo con el control del PLC, el material llega a esta cinta transportadora. Entonces cinta transportadora lleva los materiales a la máquina de mezcla.
4. Mezcla de hormigón Máquina: Todos los ingredientes se mezclan en esta máquina mezcla. Tiempo y velocidad de mezcla es controlado por PLC. La bomba de agua incorporado añade agua a la mezcladora de forma automática, según el requisito.
5. Bloque máquina de moldeo: Esta es la clave de la línea de producción. Se puede presionar el material mezclado. Por lo tanto, puede realizar diversos bloque hueco, ladrillo macizo, ladrillo pavimentadora y bordillos.
6. Apilador: apilador se utiliza para fijar el bloque de forma automática, que es de alta eficiencia y el ahorro de mano de obra.

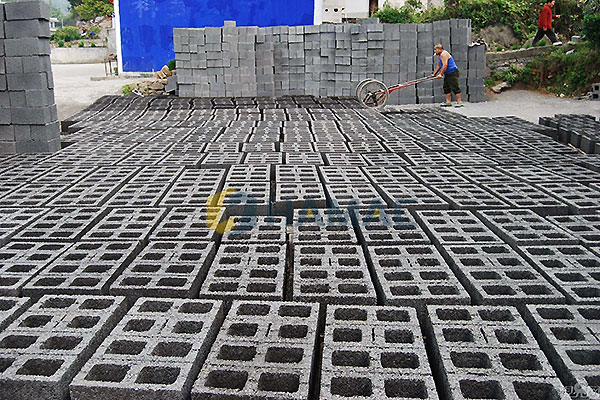

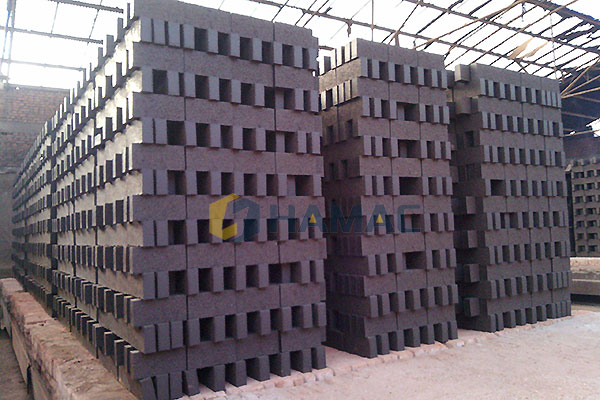

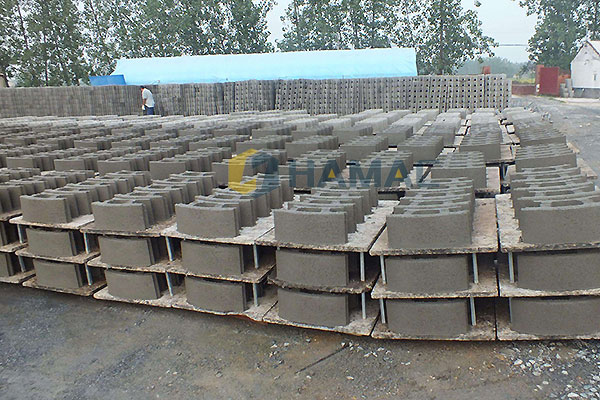

4. Bloque de ladrillo y Modelos:
